SF6电气设备工作场所为什么需要安装SF6传感器?如何选择合适的SF6传感器?

  SF6是一种无色、无味、无毒且不燃的气体,因其良好的电气绝缘性能和灭弧性能,被用作绝缘和断路器介质,在电力系统中广泛应用。相关统计数据显示,全世界80%的SF6气体被应用于气体绝缘开关设备(GIS),与常规电气设备相比其具有空间体积小、运行可靠性高、故障率小、维护费用低、元件封闭不受外界环境干扰且检修周期长等优点。




  SF6气体泄漏的危害及监测必要性

  GIS与常规电气设备相比优点很多,但从长期的运行情况来看,在电力设备的制造工艺、安装环境以及设备老化等多方面因素影响下,存在着SF6气体泄漏的问题。SF6气体泄漏是GIS全寿命周期中最常见的一种问题,约占GIS设备问题的40%左右,可能会导致严重的安全问题和环境影响。

  · SF6气体泄漏会威胁生命安全

  虽然SF6气体的化学性质极为稳定,纯SF6气体无毒,但在高压电弧的作用下,SF6气体会发生部分分解并产生有毒气体,严重会危及生命。

  · SF6气体泄漏会造成环境污染

  SF6 气体是一种强烈的温室气体,其全球变暖潜值(GWP)是CO2的 23,900倍,且SF6气体既不能被分解也不能被转化,可以在大气中留存约3200年,造成严重的环境污染。

  所以为了保护生命健康和环境,减少SF6气体泄漏带来的危害,在电力行业中实时监测SF6气体泄漏很有必要。

  SF6气体泄漏监测相关国家标准

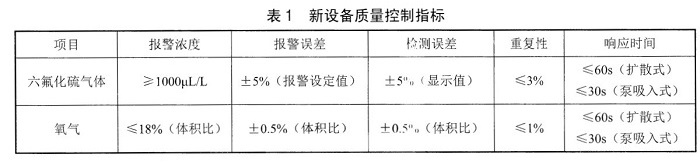

  国家电网公司《变电设备在线监测系统技术导则》规定500KV及以上电压等级的SF6断路器或220KV及以上电压等级的GIS可根据需要配置SF6气体在线监测装置。国内标准DL/T 1555-2016《六氟化硫气体泄漏在线监测报警装置运行维护导则》对室内SF6电气设备工作场所SF6气体泄漏在线监测报警装置的控制指标进行了要求,在SF6 气体体积分数高于1000 μL/L、O2 体积分数低于18%时报警,并联动通风排气系统,进行通风换气。




  SF6气体检测方法对比

  要保障电力行业室内气体的安全,首先要确定有效的气体检测方法以便对现场所泄漏SF6气体浓度进行有效且精确的监测。目前市场上的主流检测方法有紫外电离法、红外NDIR法、电化学法、超声波法和半导体法等。

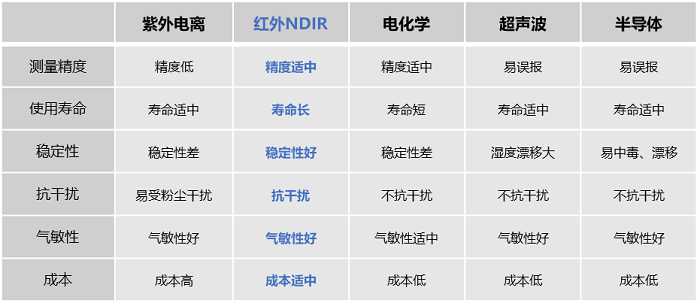

  通过对比可以看出,紫外电离法易受粉尘干扰且成本较高;超声波法与半导体法的成本低,但容易发生误报;电化学法的成本较低但稳定性较差,寿命短;而红外NDIR法在稳定度、灵敏度、寿命上良好的表现,对现场环境较低的要求以及更低的开发成本,是GIS 配电室中SF6气体浓度检测方法的首选。

  四方光电SF6泄漏监测解决方案

  所以为了保障电力行业安全运行,就需要对现场泄漏的SF6和O2气体浓度进行有效监测。四方光电SF6泄漏监测解决方案采用NDIR技术可以精确监测环境中SF6气体,并且当环境中SF6气体含量超标或O2浓度过低时可实时报警,不仅可以确保电气设备的正常运行,更能保障现场工作人员的人身安全。

  · SF6-015六氟化硫传感器

  SF6-015是一款基于非分光红外技术(NDIR)开发的SF6气体泄漏监测传感器,可以对环境中SF6气体浓度进行实时在线监测。该传感器具有精度高、长期稳定性好等特点,广泛用在气体分析、工业过程控制、环境检测、发电厂、变电站SF6气体浓度泄漏监测等领域。

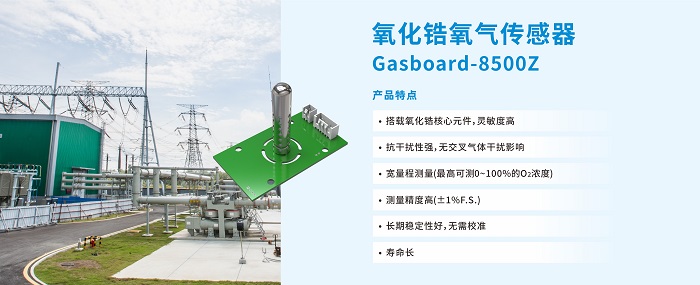

  · 氧化锆氧气传感器

  氧化锆氧气传感器是基于氧化锆材料的极限电流型氧传感器,能有效检测传感器所处环境中的O2浓度。该传感器具有测量范围广、精度高、稳定性好、工作温度范围大,受可燃性气体影响小的特点;每套极限电流型氧化锆氧气传感器出厂前均会进行老化、标定、检验等工序,确保优异的产品功能。
